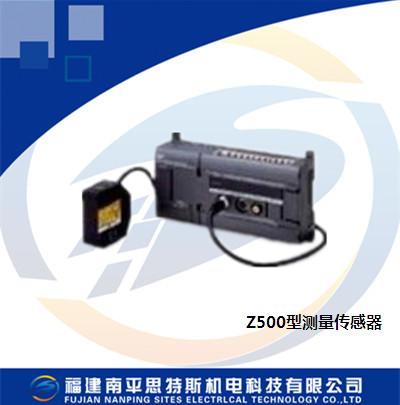

欧姆龙Z500型测量传感器

采用欧姆龙独自的线性光束方式、一下子解决形状测量的问题。
工作件形状一次性测量。
能够安定的进行测量。
丰富的测量项目。
4种显示画面。

额定值/性能

传感器：Z500-SW2/-SW6/-SW17

项目 Z500-SW2  Z500-SW6 Z500-SW17
扩散反射 式正反射式 扩散反射 式正反射式 扩散反射 式正反射式

测量中心距离 5.2mm
 20mm
(光束外罩安装时：16mm)
 50mm 44mm  100mm 94mm
测量范围 ±0.8mm ±5mm  ±4mm ±20mm  ±16mm
光源 可视半导体激光＊10
（波长650nm、1mW max、等级2） 可视半导体激光
（波长658nm、15mW max、等级3B）
光束形状＊1 基准距离时20μm×4mmTYP.
（测量区域2mm） 基准距离时30μm×24mmTYP.
（测量区域6mm） 基准距离时60μm×45mmTYP.
（测量区域17mm）
直线性 ±0.1%F.S.
（＊3） ±0.1%F.S.
（＊2） ±0.1%F.S. （＊4）
分辨率 0.1μm （＊5、＊6） 0.3μm （＊7、＊8） 1μm （＊7、＊8）
采样周期 9.96ms
LED指示灯（LASER灯） 激光ON时点亮
温度特性 ＊9  0.01%F.S./℃
耐环境性 保护构造 IEC60529规格 IP64  IEC60529规格 IP66
周围亮度 受光面亮度 3000lx以下：白炽灯
周围湿度 动作时：0～+50℃、保存时：-15～+60℃ （无结冰、无凝露）
周围湿度 动作时、保存时：各35～85％RH （无凝露）
振动（耐久）  10～150Hz （振幅0.35mm） X、Y、Z方向 8min
材质 机体：铝合金压铸 电缆线外皮：耐热氯乙烯
电缆线长度 2m 0.5m 2m
最小弯曲半径 68mm
重量（包装状态） 约600g （机体：约350g） 约700g （机体：约600g）  约

800g （机体：约600g）
附属品 警告标签2张

＊1. 以中心光强度的1/e2 (13.5%)来定义。在定义的范围外也有漏光、工作周围

的反射率比工作件搞的状况下，又是会有影响。
＊2. 用本公司标准的石英玻璃测定时，相对位移输出的理想直线的误差。根据工

件不同有时直线性会有变化。
＊3. 用本公司标准的SUS块测定时，相对位移输出的理想直线的误差。根据工件

不同又是直线性会有变化。
＊4. 用本公司标准的白铝瓷测定时，相对位移输出的理想直线的误差。根据工件

不同又是直线性会有变化。
 ＊5. 位移输出的「峰值～峰值」的位移换算值。用本公司标准的石英玻璃（正

反射模式）或者是时本公司标准的SUS块（扩散反射模式）作为工件，在测 量中

心测定的时候。在电磁场内时，有时候得不到满意的分辨率。
＊6. 与Z500－MC10接续，测量平均此时为16次时。平均数据是用经RS-232C传 输

、在PC里储存数据后算出的。
＊7. 位移输出的「峰值～峰值」的位移换算值。（用本公司标准的白铝瓷作为工

件，在测量中心测定的时候）在强电磁场内时，有时候得不到满意的分辨 率。
＊8. 与Z500-MC10 接续，测量平均次数为64 次时。平均数据是用经RS-232C 传

输、在PC里储存数据后算出的。
＊9. 传感器部分和工作（白铝瓷）之间用铝固定件固定住时的值。 ＊10.还备有

强激光输出型号（等级3B）。请另行咨询。


控制器：Z500-MC10 项目 内容
性能
规格 传感器接续台数 2台
帧数 16
平均 平均次数（9阶段、1～256次）
光量追踪机能 自动（能够指定光量追踪范围）、固定（从31阶段中选择）、多重

（能够指定光量范围）
测量项目
 从以下的8类中选择
高度、2点高度差、3点高度差、边缘位置、宽度、边缘中心、最高/最低位置、用

户定义
区域指定 能够指定线性光束方向的区域
触发模式 采样、峰值、谷值、峰值～谷值、均值
测量数据 最大8输出/帧数
结果输出 ·判断输出（HIGH、PASS、LOW、ERROR）、·测定值输出（测定值）

·判断输出（OK、NG）

接线座 输入11个：TRIGGER, LD-OFF, RESET, D10～D17
输出21个：DO0～DO19, GATE
显示器 I/F 1CH(针状插口、支持显示器)
模拟输出 分辨率最大能够以4万阶段输出全量 分辨率＊ 0.25mV （±5V）、0.4

μA （4-20mA）
一般
规格 电源电压 DC21.6～26.4V
消耗电流 1A以下（接续2台传感器时）
绝缘电阻 DC外部接线端全部和地线接线端之间：20MΩ以上（DC100V时）
（内置的突波吸收器卸下时）
负载电压 DC外部接线端全部和地线接线端之间：AC1000V 50/60Hz （内置的突波

吸收器卸下时）
漏电流 10mA以下
抗干扰信号 1500Vp-p、脉冲幅0.1μs/1μs 启动：1ns脉冲
抗振动 10～150Hz （复振幅0.1mm） X、Y、Z方向 8min
抗冲击 200m/s2 6方向 各3次
周围温度 动作时：0～+50℃、保存时：-15～+60℃ （无结冰·无凝露）
周围湿度 动作时·保存时：各35～85％RH （无凝露）
周围环境 无腐蚀性气体
接地 D类接地（接地电阻100Ω以下）※以往的第三类接地
保护构造 盘类藏型（IEC规格 IP20）
材质 机体：ABS
重量（包装状态）  约1300g （机体：约700g）
附属品 手册2本、电阻（250Ω、1/2W） 1个
注. 另备有英文菜单型号。请另行询问。
＊接在本公司的线性控制器K3AS型上，测量平均次数为64次时

显示器 商品名 液晶显示器
F150-M05L
项目 型号
尺寸 5.5英寸
型号 液晶彩色TFT
解像度 320×240
输入信号 NTSC （1.0V/75Ω）
电源电压 DC20.4～26.4V
消耗电流 约700mA
周围温度
 动作时：0～+50℃
保存时：-25～+65℃ （无结冰·无凝露）
周围湿度 动作时、保存时：各35～85％RH （无凝露）
重量 （包装状态） 约870g （机体约610g）
附属品 使用说明书、固定零件4个
