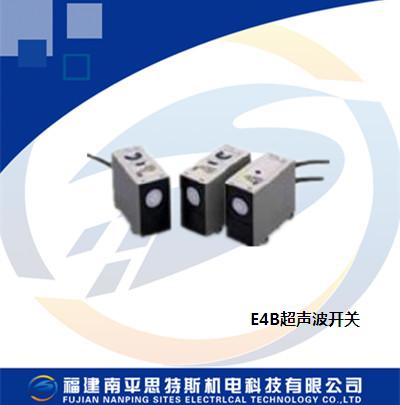

欧姆龙E4B超声波开关

欧姆龙E4B超声波开关

用超声波束进行检测距离的区域设定受检测物体颜色、透明度、材质（金属、非金属）的影响小，可稳定检测各种物体。

超声波宽幅小于8°，可检测小粉体（20×20mm以上）。

该型未背景物体影响小的距离测定型。

型号项目

E4B-TS50E4 E4B-T1E4 E4B-LS20E4 E4B-LS70E4 E4B-TS70E4

 对射型  限定距离型 限定区域型

 检测距离  500mm  1mm  50mm-200mm 200-600mm

(200-700mm)*1 200-600mm

(200-700mm)*

(每100mm划分)

 标准检测距离  100*100mm平板  40*40mm平板

 差动距离  —  检测距离的20%以下  30mm以下

 指向角*2  ±80以下

 电源电压

 （使用电压范围）  DC12V-24V±10%(DC10.8-26.4V)脉冲 （p-p）±10%以下

 消耗电流  DC12V时  送波器:155MA以下

 送波器:30MA以下  送波器:70MA以下

送波器:30MA以下  100MA以下

 DC24V时  送波器:80MA以下

 送波器:30MA以下 送波器:50MA以下

 送波器:30MA以下  50MA以下

 控制输出  100mA(残留电压1.5V以下)输出电阻：4.7KW

 动作形态  入音时：输出单元（NO/NC）切换

 超声波振荡频率  约200KHZ

 应答频率*4  50HZ  10HZ  50HZ  20HZ

 显示灯  入音显示（SENSENG）：红色 稳定显示（STABILITY）：绿色

 音速补偿  无

 环境温度范围  -10—+550C（不结冰）

 环境湿度范围  35—95%RH

 温度的影响  -10—+550C的温度范围内200C时的检测距离的±10%

 电压的影响  额定电源电压±10%的范围内额定电源电压的检测距离±5%以下

 绝缘电阻  20MΩ以上（DC500V兆欧表）充电部与外壳间

 耐电压  AC1，000V 50/60Hz 1min充电部与外壳间

 振动(耐久)  10—55Hz 上下振幅1.5mmX Y Z各方向2h

 冲击(耐久)  500m/s2X Y Z各方向3次

 保护构造  IEC规格IP66[JEM规格IP66(耐水性)]

 连接方式  导线引出型(标准导线长为2m)

 质量（捆包状态）  约600g(送、受波器一组)  约300g

 附件  金属安装配件 安装说明书

*1.在0—450C环境温度可能使用的检测距离。

*2.接收信号为-6dB时的指向角（半功率角）。

*3.表示机器的外皮（外壳）保护的程度，为满足性能的使用条件而不同。

*4.测定的响应频率旋转右图中的原板时的值。
