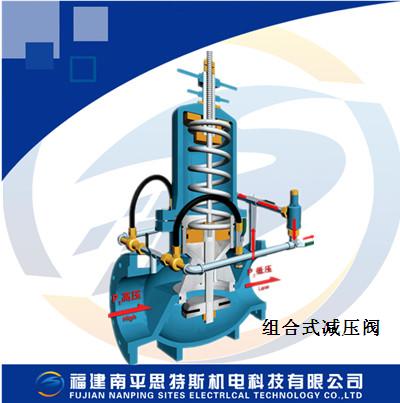

该阀主要由主阀、控制导阀、过滤器、针阀、球阀及旁通管道节流部位等组成。适用于温度小于80℃的水及非腐蚀性液体(汽油、煤油)和气体等需要降低到一定范围的设备和管路系统上,通过调节将进口压力降低至某一需要的出口压力值。当进口压力或流量发生变化时,靠介质本身的能量可自动保持出口压力在一定的范围内,专为水电站技术供水系统提供稳定可靠的冷却水源.
STS46H组合式减压阀的基本性能
(1) 减压阀调压范围:它是指减压阀输出压力P2的可调范围,在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。
(2) 减压阀压力特性:它是指流量g为定值时,因输入压力波动而引起输出压力波动的特性。输出压力波动越小,减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
(3) 减压阀流量特性:它是指输入压力—定时,输出压力随输出流量g的变化而变化的持性。当流量g发生变化时,输出压力的变化越小越好。一般输出压力越低,它随输出流量的变化波动就越小。
三、 STS46H组合式减压阀 的选用
根据使用要求选定减压阀的类型和调压精度,再根据所需最大输出流量选择其通径。决定阀的气源压力时,应使其大于最高输出压力0.1MPa。减压阀一般安装在分水滤气器之后,油雾器或定值器之前,并注意不要将其进、出口接反;阀不用时应把旋钮放松,以免膜片经常受压变形而影响其性能。
STS46H减压阀是一种利用水压进行自我调节的减压阀稳压阀,在进口压力和流量产生变化的时候保持出口的压力和流量稳定。其完全实现自力控制,调试简单,运行可靠。
组合式减压阀安装和使用
1、 安装减压阀之前必须对管路系统进行冲洗清理,以防焊渣、氧化皮等赃物流入阀内,影响阀门正常工作。
2、 减压阀应安装便于操作和维修的地方,并且必须直立安装在水平管路上,应注意使管路中介质的流向与阀体上箭头所示方向一致,切勿装反。
3、 减压阀在安装使用时,应先把旁通管路上的截止阀打开,排除管路中的冷凝水和汽水混合物,以防减压阀开启时产生水击现象损坏减压阀,当无异常现象后,按顺时针方向缓慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准),调整好后,将锁紧螺母背紧,拧上防护罩。
4、 减压阀前应安装过滤器,以防止介质中的杂质进入减压阀,影响其性能。
5、 安装的减压阀前后应有一段直管,阀前直管长度约为600毫米,阀后直管长度约为1000毫米。
6、 减压阀进口还要装汽水分离器和疏水阀,减压阀出口也要装疏水阀。
