SZF型双向供水转阀

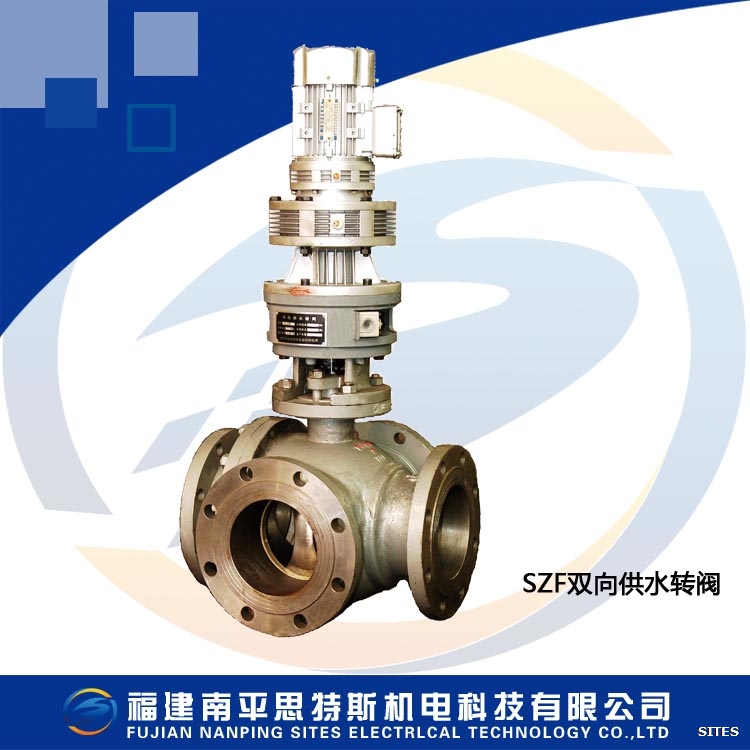

SZF双向供水转阀（思特斯SITES）

SZF-100双向供水转阀、SZF-150双向供水转阀、SZF-200双向供水转阀、SZF-250双向供水转阀、SZF-300双向供水转阀、SZF-400双向供水转阀

概述

SZF双向供水转阀是一种四通球阀结构阀门，由电动执行机构和四通球阀组成,电

动执行机构带动球阀阀芯转动，实现电站正、反向技术，供水防止单向供水引起

冷却器堵塞使发电机冷却效率降低而影响机组正常运行。

特点

以一个球阀代替四个调节阀，减少了工作中可能的故障环节，降低能耗，提高工

作效率。节省阀门、管道、安装方便省时。核心部分采用球阀结构，密封性能好

，体积小，使用寿命长，结构简单、维护检修方便。采用密封自补偿系统，在密

封面磨损后， 不锈钢弹簧会将密封面推向阀芯，以产生足够的密封力。备有手动

机构。

主要技术参数

工作压力：0~1.6Mpa
工作介质:油、水
工作电源：AC380V 50HZ
相对湿度：〈95%RH
环境温度：0～50℃


工作原理

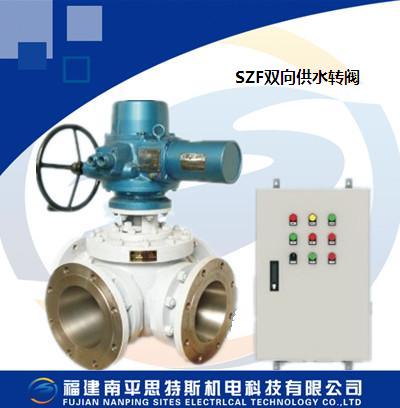

SZF双向供水转阀由四通阀体，不锈钢阀芯，密封件，电动执行器等主要部件组成

。一般常用于水电站冷却器双向供水管道。

电站采用的常规正、反向技术供水由四个电动调节阀实现。1、2、3、4为电动调

节阀门，正向供水时1、4开启，2、3关闭；反向供水时2、3开启，1、4关闭，采

用SZF四通转阀，一个便能实现上面正、反供水的切换。

安装及维护

安装前请详细参阅安装图及外形尺寸图。
管路安装时应考虑使用、维修方便。
安装前请仔细核实安装条件是否与本阀技术参数相符。
连接管路前应将管内清理干净，不得有铁屑，锈铁皮等杂物。
不可安装在有水溅到的地方。
