GHZ型蓄能罐式液压蝶阀控制装置

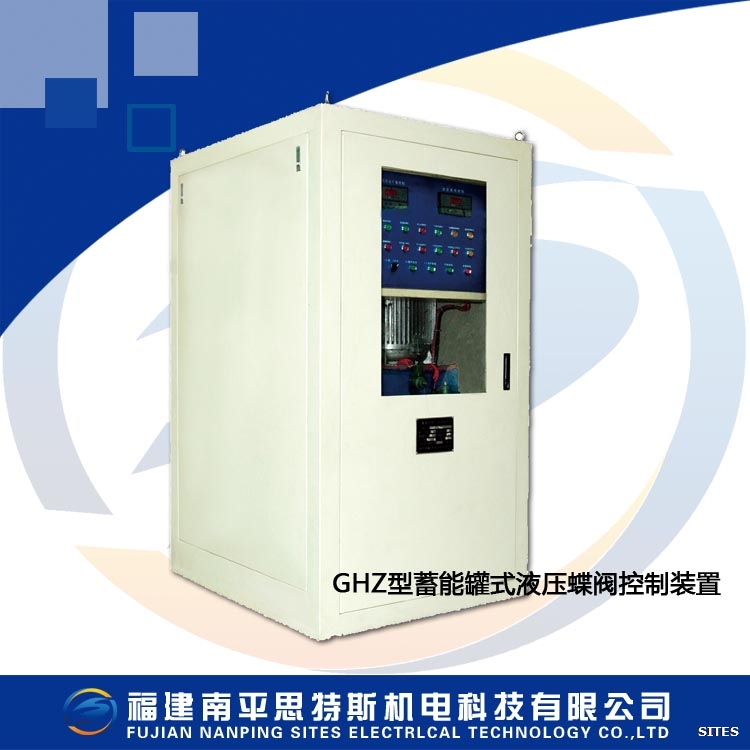

GHZ蓄能罐式液压蝶阀控制装置（思特斯SITES）

概述
GHZ蓄能罐式液压蝶阀控制装置由齿轮泵组、蓄能器、电控箱、液压控制系统、油箱等组成。本装置能够自动控制系统压力、流量，完成蝶阀、球阀开启和关闭过程。

主要技术参数
额定工作压力：16MPa，最高压力20MPa。
油箱容积：200L。
电机功率：3KW。
开关阀时间：50～90s≤（可调）。
工作电压：AC380V。
控制电压：DC220

工作原理
本装置系统压力通过溢流阀，调节齿轮泵工作的系统压力（为16MPa）。同时压力显示控制器YPK-20的上限4（P4）报警值设定为16MPa。
当系统压力高于16MPa时YPK的P4闭合，油泵停止工作。
系统压力低于YPK-20的下限3（P3）设定值时（为15MPa），主油泵开启向系统加油压。
当系统压力低于YPK-20的下限2（P2）设定值时（为14MPa），备用油泵同起动。
当系统压力高于YPK-20上限5（P5）设定值时（为17MP），安全电磁阀动作，系统通过安全阀卸荷。安全卸荷阀工作压力整定为18MPa，当系统压力超过18MPa时安全阀自动卸荷。
