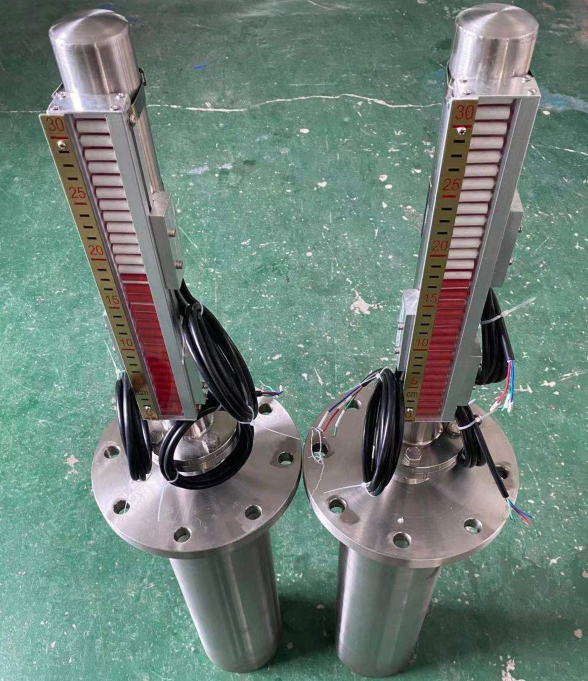

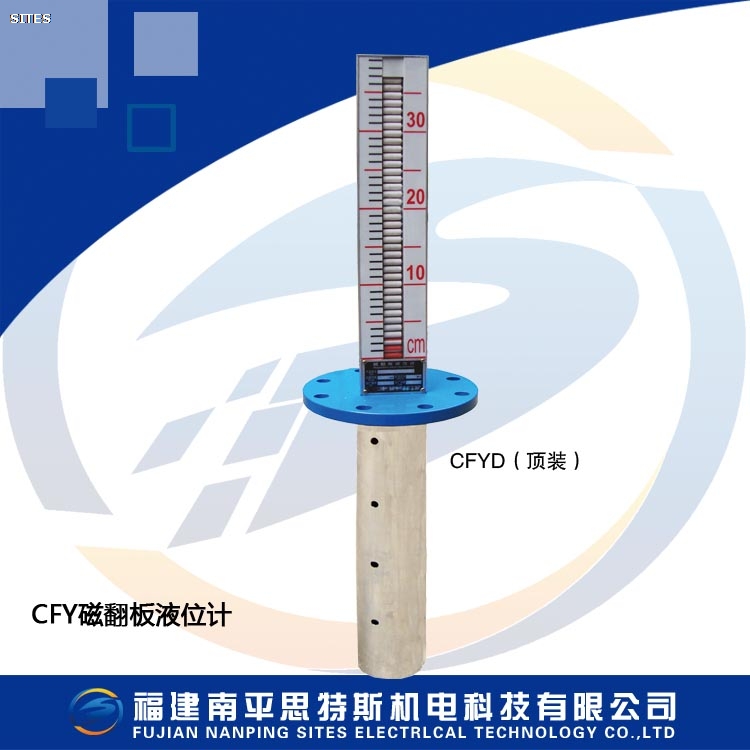

CFY型磁翻板液位计

CFY磁翻板液位计

CFY-500-2.5-B-2磁翻板液位计、CFY-500-4.0-B-2磁翻板液位计、CFY-500-6.4-B-2磁翻板液位计

CFY型磁翻版液位计以磁浮子为测量元件，经磁系统耦合将容器中被测介质的液位传至指示器以显示被测液位。其基本特性为现场指示并配有液位报警磁记忆开关，可实现远距离液位上、下限二位或上上、上、下、下下限四位报警。基本型与磁致伸缩线液位变送器配合，可将液位的变化转换成4~20mA电流输出，实现液位的远传、监测和控制。它广泛应用于水电站以及石油、化工等部门各类密闭或敞开容器内的液位测量

技术参数

1、测量范围（安装法兰中心距）mm ：500、600、700、800、900、1000、1400、1600、200、3000可按用户提供中心距尺寸生产
2、磁盘柱指示精度：±10mm
3、介质温度：0~150℃
4、介质密度：≥0.6m3
5、工作压力：2.5 、4.0、6.4MPa
6、材质：316L
7、连接方式：法兰连接（尺寸见附图）
8、报警磁记忆开关数量出厂时一般供给上、下限报警磁记忆开关各一个，有特殊要求需增加磁记忆开关数量时，请在订货时说明
9、磁记忆开关接点容量5A/AC220V    1A/DC30V
10、测量范围：500~30000m
11、基本误差：±0.1mm12、输出信号：DC4~20mA（负载阻抗≤525Ω）
13、电源电压：DC24V
14、环境温度：0℃~60℃
