GXS-PLC光纤通讯液位显控装置

一、概述

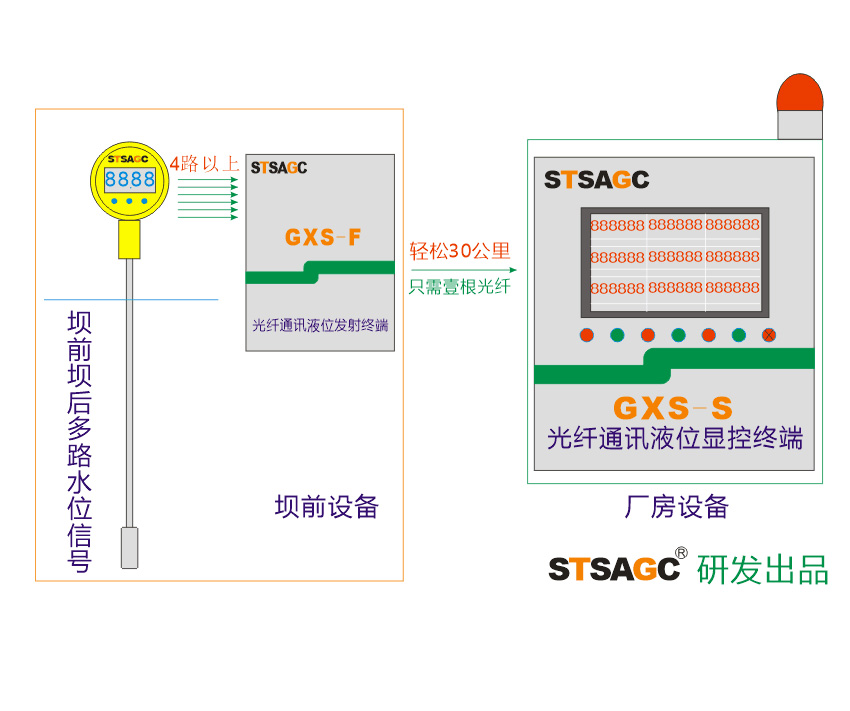

GXS型光纤通讯液位监测装置是将多路4-20mA电流或者0-10V电压信号转换为光纤信号进行通讯传输接收还原信号的高级远传终端，该装置分为GXS-F发射终端和GXS-S接收终端、PLC、触摸屏等多个设备组成。该装置质量高，精度细，传输距离最远可以达到40公里。

采用光信号传输，模块有很好的抗电磁干扰能力。采用专用的光纤通信芯片设计电路，使数据通信稳定可靠，可用于比较恶劣的工矿环境。优良的远传特性可同时多路信号时时传输，广泛应用于水电站和工业恶劣的使用环境，为用户解决因距离远、无电源、安装困难的数据采集投资成本高的难题。

二、规格与特性

电源：DC24V、DC110V、AC220V、太阳能蓄电池供电DC12V等电源。

接口：发送端多路模拟量、电压信号输入，接收端多路模拟量、电压信号输出。

传输速率：光纤155M；

AD精度：24位

AD采样率：20KHz

DA精度：24位

通信距离：多模可以达到3000米，单模可以达到40公里。

光纤：SC、LC可选口，单模，单双纤可选，1310nm、1550nm可选。

保护：15KV静电保护，1600W浪涌保护

环境温度：-40---60°C

存储温、湿度：-20---50°C  5%---90%

体积：长100mm 宽60mm 高25mm

三、LED指示灯

CH1_LED：亮表示通道1有数据接入；

CH2_LED：亮表示通道2有数据接入；

CH3_LED：亮表示通道3有数据接入；

CH4_LED：亮表示通道4有数据接入；

CHX_LED：亮表示通道X有数据接入；

GXS-F为电流输入终端（即光纤发送端），GXS-S即光纤接收端；

Fiber_LED：亮为光纤连接正常。灭为光纤断开；(S端会亮 F端不会亮)

Power_LED：电源指示灯；

四、光纤参数

单模、SC口（可选择其他接口，LC FC等）

备注：可根据用户要求定制！
