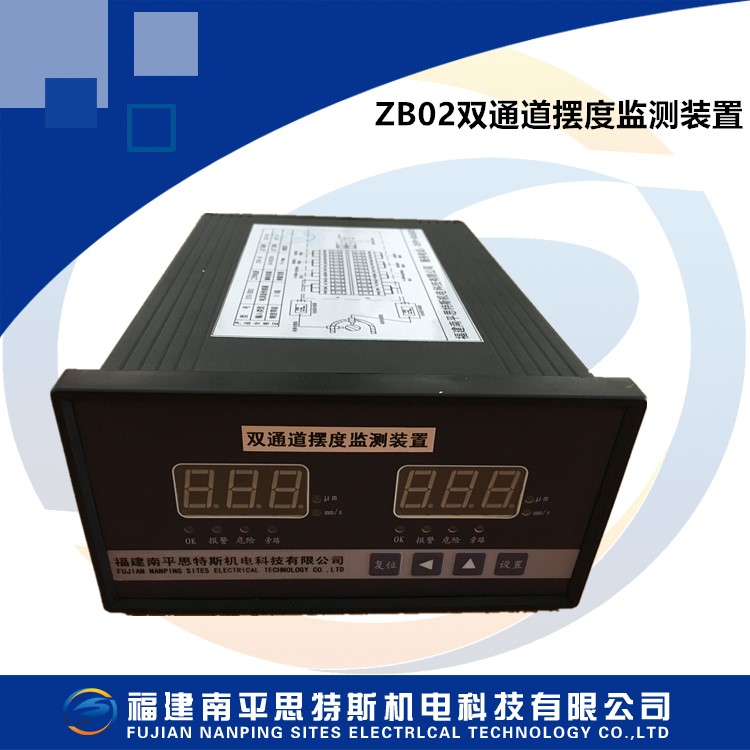

STS-ZB02型双通道振动摆度监控装置

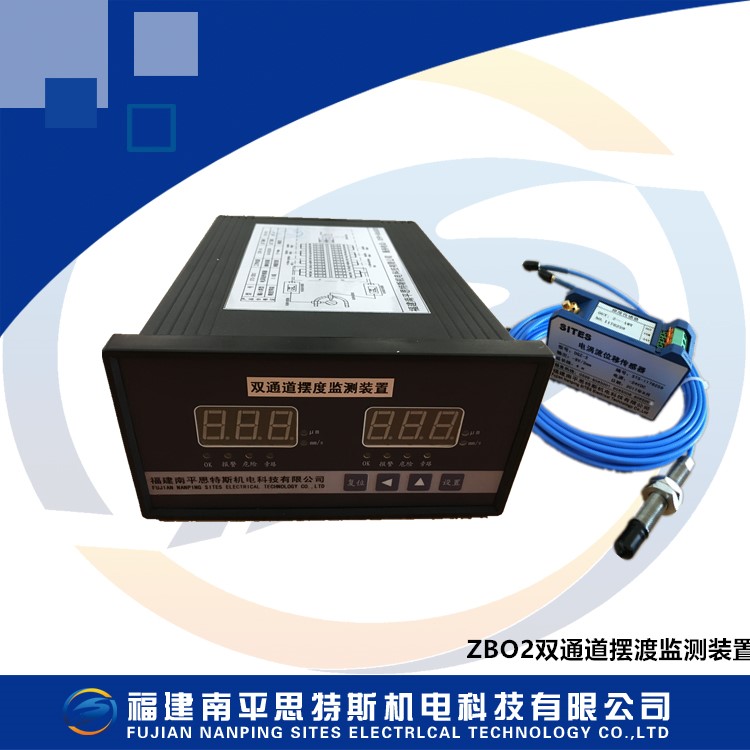

STS-ZB02双通道振动摆渡监控装置


STS-ZB02 智能振动摆度监控仪是以单片机为核心处理器的双通道智能数字化仪表。该仪表与电涡流位移传感器相配套可在线监测水轮发电机组主轴X、Y方向的径向振动峰峰值；与位移型低频振动传感器相配套可在线监测垂直和水平两个通道的振动位移峰峰值；与速度型低频振动传感器相配套可在线监测垂直和水平两个通道的振动速度(即振动烈度)量峰值。
STS-ZB02  还可同时监测两个通道的振动频率。
STS-ZB02 采用2个4位LED分别显示两通道的振摆值及切换显示频率值。
STS-ZB02 为两个通道各提供2个报警继电器输出。
STS-ZB02 具有实时时钟，最大值记录，报警记录功能。
STS-ZB02 可选择附加两个通道的4-20mA变送输出功能，及Modbus RTU通讯协议，RS-485通讯接

技术参数

1、测量信号路数：2个通道
2、信号形式：振动传感器；电涡流传感器    信号电源：DC ±12V
3、测量范围：0～2000um（或500mm/s）
4、信号灵敏度：10V/mm（或5V/mm）,20mV/mm/s
5、频率响应：0.5Hz～250Hz
6、显示方式：2通道双4位LED显示
7、输出模拟信号：DC 4～20mA（负载电阻≤750Ω）
8、开关量输出信号：4组（每通道2级报警）      接点容量：5A/AC220V或5A/DC30V
9、电源：交直流通用型220VDC/220VAC  整机功耗：   ≤5W
10、使用环境：环境温度：-20~+55℃ 贮存温度：-25℃~+75℃    相对湿度：≤95%，无露
11、外形尺寸：160×80×140（mm） (宽×高×深)
12、开孔尺寸：152+1×76+1（mm）  (宽×高)
