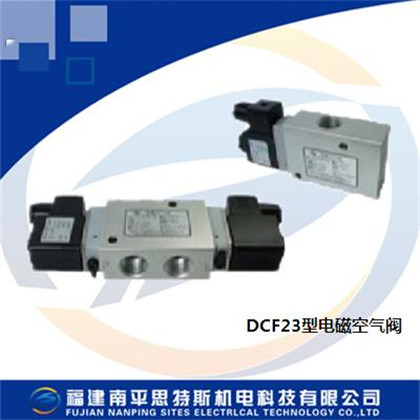

DCF23型电磁空气阀

DCF23型电磁空气阀

一、概述

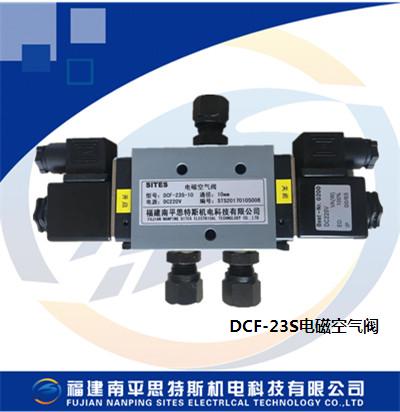

      DCF23电磁空气阀是单线圈两位三通电磁换向阀， DCF23S为双电控，DCF23D为单电控。它通过电磁铁的通（断）电，开启（关闭）阀端的先导孔，使阀芯换向，从而控制流体介质的通断。主要用于电力、机械、冶金、化工、轻工等部门，工作在介质为水、空气、油等管道中，用以实现远程自动控制。

二、特点

       体积小，重量轻，工作可靠。电磁铁线圈为长期工作制，驱动功率小。带手动操作机构。

三、工作原理

       DCF23电磁空气阀主要由电磁铁、阀体、阀芯、阀套等组成。当电磁铁励磁时，动、静铁芯吸合，打开先导孔，阀芯在上下端差压力作用下向下移动，将P腔与A腔接通，R腔与A腔断开，同时滚珠卡入阀芯右端圆弧槽中，以保持这种状态。手动时，可把旋纽1从位置0转动至位置1，即可实现手动操作。当电磁铁失电时，弹簧推动阀芯向上移动，将R腔与A腔接通，P腔与A腔断开，同时滚珠卡入阀芯右端圆弧槽中，以保持这种状态。手动时，可把旋纽2从位置0转动至位置1，即可实现手动操作。

四、技术参数

       公称通径：10mm、15 mm

       工作压力：1.5-10bar

       工作介质：压缩空气、清洁水、油

       介质温度：0-50℃

       工作电压：DC220V, DC110V, DC48V, AC220V

       功    耗：15W

        工作方式：长期工作制

五、安装与使用:

       电磁空气阀应水平安装。连结管路时,应将管路清扫干净。

六、选型说明

       规格参数选型请在线联系客服或电话联系我们，可订制所有非标尺寸满足要求。
