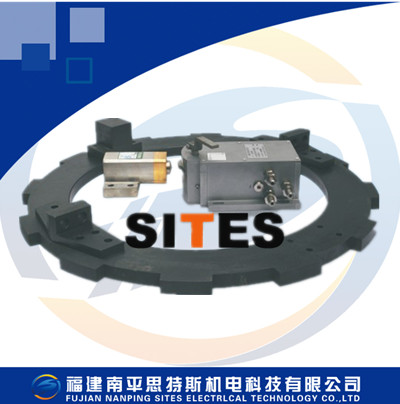

JXB、JGB型纯机械液压过速保护装置

JXB/JGB型纯机械液压过速保护装置

一、概述

JXB/JGB型纯机械液压过速保护装置是思特斯公司融合国外同类产品的优点，结合水电站实际情况优化设计、自主开发的高新技术产品。它主要由过速探测器、过速保护器组成，是大型旋转设备的纯机械无源过速保护装置，可用作水轮发电机组的过速保护。当水轮发电机组转速升高到过速保护设定值，而此时水电站转速信号装置或电源系统以及调速系统等发生故障，无法实现水轮发电机组的调速和停机，JXB机械液压过速保护装置可利用油压装置油压切换油路，通过液压系统关闭轴流、混流、贯流式水轮发电机组的导叶机构或冲击式水轮发电机组的折向器，实现机组停机，防止机组发生飞逸事故，确保水轮发电机的安全运行。

二、技术参数

    ■ 水轮机组类型：轴流式、混流式、贯流式、冲击式机组

    ■ 主轴直径范围：100-2000mm

    ■ 额定转速范围：50-1000rpm

    ■ 动作转速范围：70～1500rpm

    ■ 主轴旋转方向：顺时针

    ■ 接口方式：焊管、卡套、扩口

    ■ 接口尺寸：JXB-6 默认为焊管Φ10   JXB-10默认为焊管Φ18

    ■ 连接方式：卡套式管接头或焊接式管接头

    ■ 接点型式：无源接点，JXB-6为一组SPDT    JXB-10为两组SPDT

    ■ 接点容量：5A/AC220V    0.5A/DC220V

    ■ 通径：DN6   DN10

    ■ 安装距离：δ=6，用产品附带的塞尺测量

    ■ 动作误差：≤3%

三、选型说明

       规格参数选型请在线联系客服或电话联系我们，可订制所有非标尺寸满足要求。
