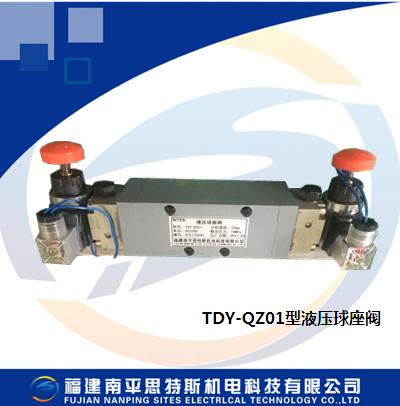

TDY-QZ01型液压球座阀

TDY-QZ01型液压球座阀

一、概述：

       TDY-QZ01型液压球座阀是利用两个电磁球阀直接作用，来实现油路切换油流方向的三位五通阀，其具有密封性好、反应快、使用压力高和适应能力强及能实现自保持，并且带有手动结构，能实现手动切换等优点，从而提高水电厂设备的自动化程度。亦可用于其他工业部门压力水系统中控制管道内水的流动方向，实现自动控制。

二、动作原理：

       该阀的滑阀机能代号为Y、P口封闭，A、B、O相通；当左边电磁球阀得电时，滑阀向右移动，此时B、02相通，P、A相通，O1封闭；当右边的电磁球阀得电时，滑阀向左边移动，此时A、O1相通，P、B相通，O2封闭。

三、主要技术参数

        1、操作油压：6.3Mpa、10Mpa、16MPa、25MPa、31.5MPa。

        2、工作介质：油。

        3、电压：DC110V、DC220V。

        4、介质温度：＜60℃。

        5、公称通径：8、10、12、15、18、20、25mm。

四、选型说明

       规格参数选型请在线联系客服或电话联系我们，可订制所有非标尺寸满足要求。
