WDP电磁配压阀

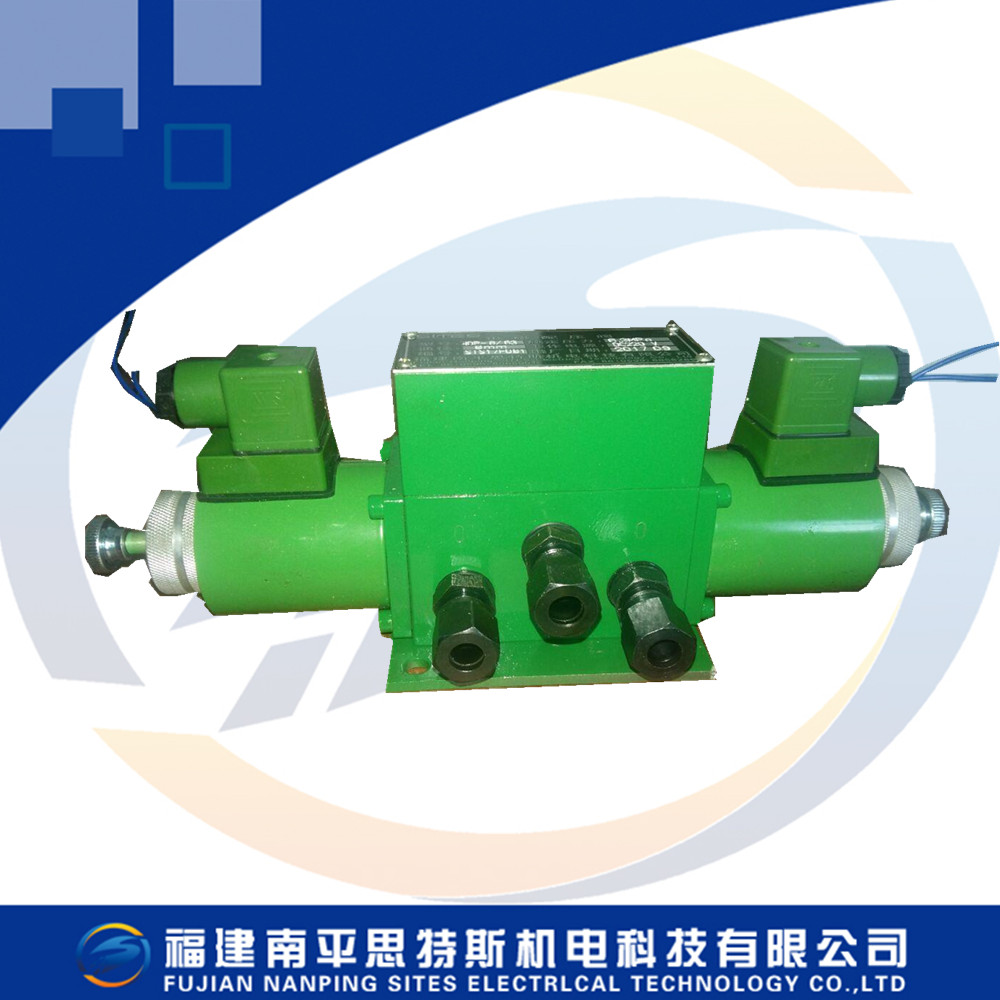

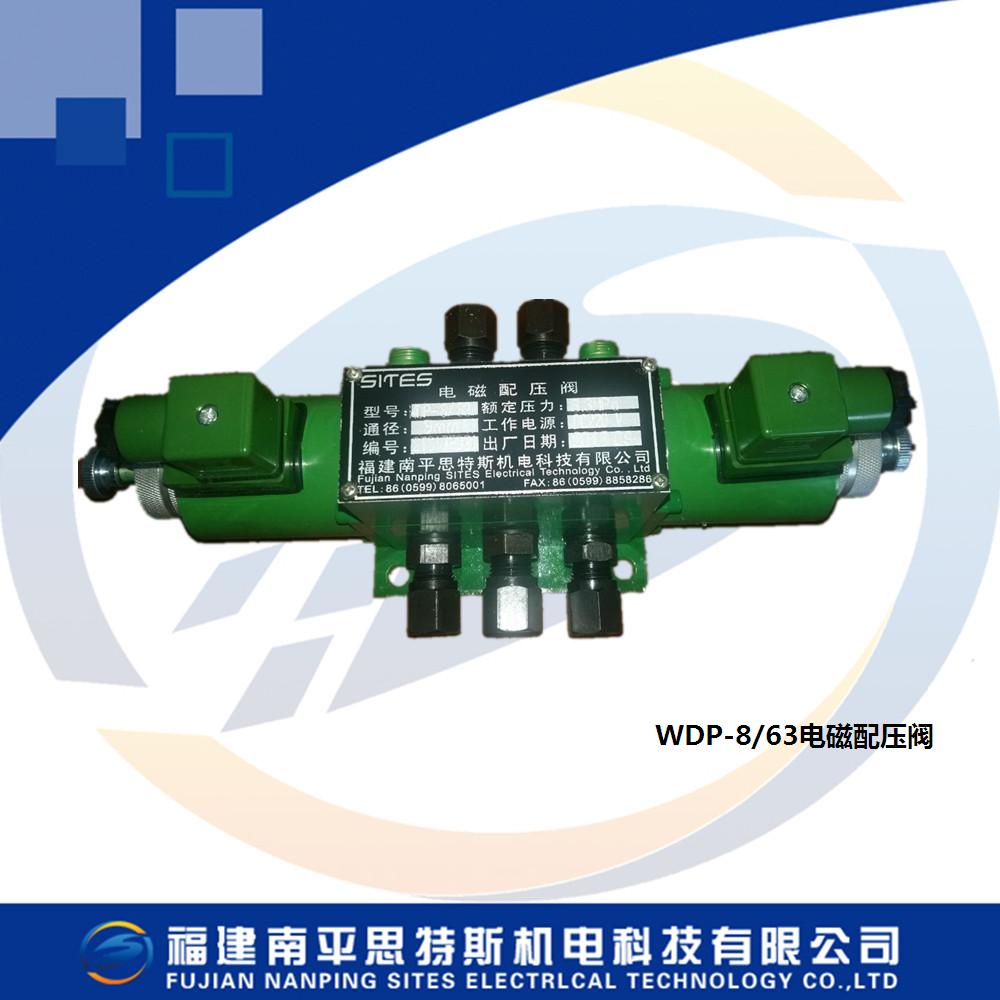

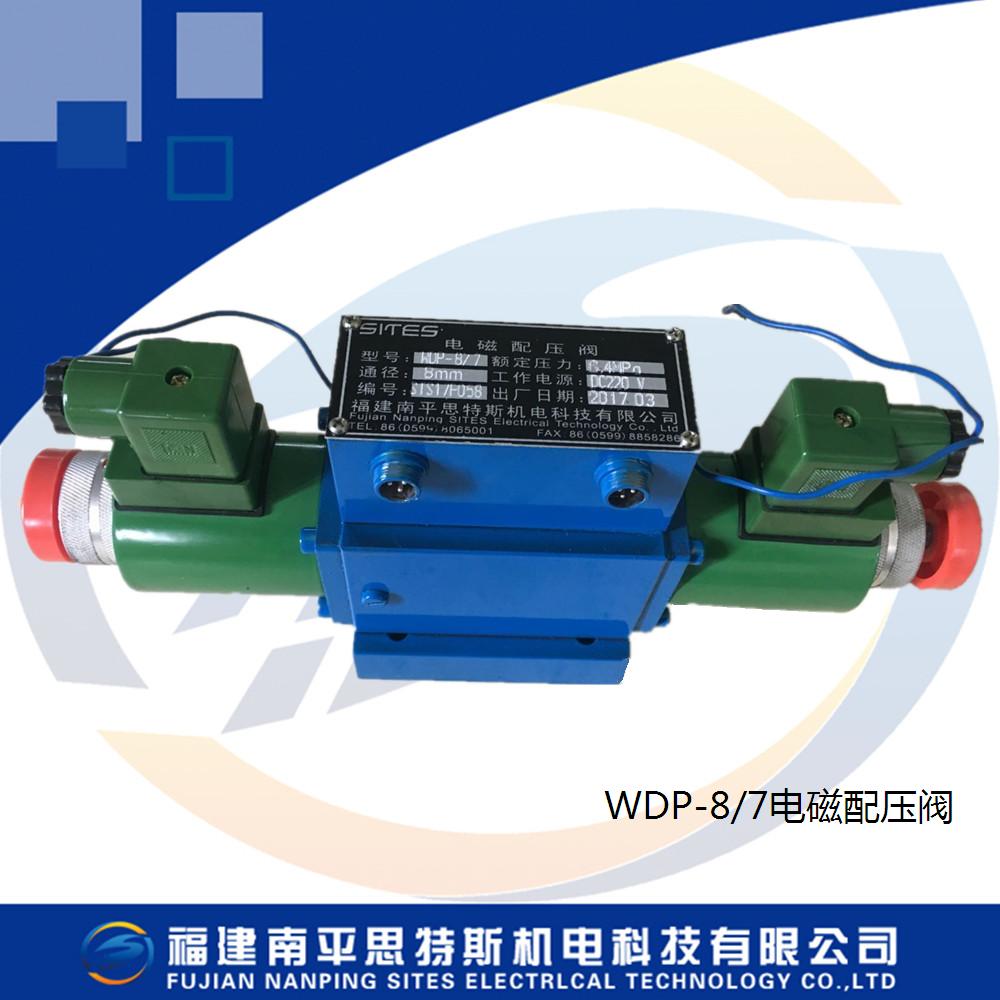

WDP型电磁配压阀

一、用途及特点

       WDP型电磁配压阀是利用两个电磁铁直接作用，来实现油路切换油流方向的二位四通阀。广泛应用于发电站及其它各种液压控制系统中。本阀带有辅助接点，可自动切断线圈电源或反映油路切换情况；具有结构简单、安全、可靠、耗电小；滑芯设有自保持机构，无须泄漏口；采用湿式电磁铁；并带有手动机构，能够实地手动切换。

二、基本技术数据

      1、型号说明

        WDP -□/□□      G：管式连接   B：板式连接

                                额定压力：2.5、4.0、6.3MPa

                                公称通径：Ф8、10、12、15、20、25

                                电磁配压阀（二位四通）

       2、技术参数

         工作压力（MPa）：2.5、4.0、6.3 MPa

         公称通经：8、10、15、20、25mm

         内泄漏（ml/min）：≤10

         电磁铁额定电压：DC24VC、48V、110V、220V、AC220V

         电磁铁消耗功率：25-35W

         工作介质：机油

         介质温度：0-60℃

         接点容量：AC220V DC220V 3A

         工作方式：瞬间通电，也可以长期带电

三、结构及动作原理

       本阀由电磁铁、阀体、滑芯等组成。（参看图1）当左电磁铁动作时，压力油P通向B；A通向O腔回油；当右边电磁铁动作时压力油从P通向A;B腔通向O腔回油，实现油路切换。本阀按接线图2方式接线；动作完成后能自动将电磁铁电源切断，同时切换到另工作情况的准备状态。没有压力油通入时本阀微动开关自动复位，因此连接时电磁铁线圈必须接入微动开关的常闭接点。

四、选型说明

       规格参数选型请在线联系客服或电话联系我们，可订制所有非标尺寸满足要求。
