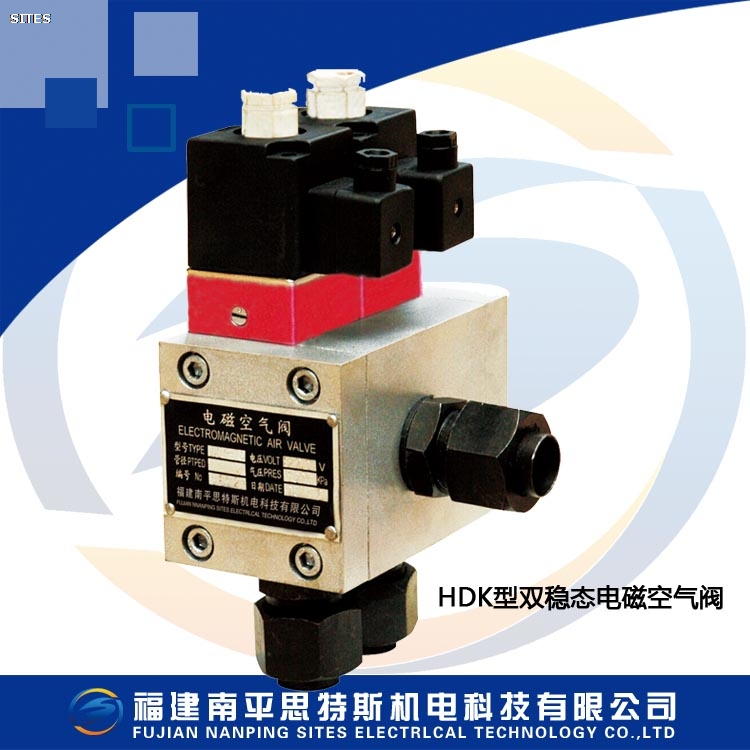

HDK型双稳态电磁空气阀

HDK双稳态电磁空气阀（思特斯SITES）

HDK-10双稳态电磁空气阀、HDK-15双稳态电磁空气阀、HDK-20双稳态电磁空气阀

概  述
HDK双稳态电磁空气阀特为无人操作或远程控制的自动化系统高要求而设计，用于

控制气流通断，从而使执行元件动作。尤其适用于水轮发电机组停机过程中，接

受转速信号器的电气信号而开关气路，使空气制动机构动作，能可靠地保持工作

状态.

特点及原理
该阀由一个二位三通电磁先导阀、一个二位两通电磁先导阀，一个压差式主阀组

成，其设计先进、结构合理、体积小、能耗低、动作可靠。
① 工作状态自保持：
开启：当二位两通先导阀得电时，主阀在活塞作用下开启；实现先导阀断电后主

阀工作状态自保持。
关闭：当二位三通先导阀得电时，主阀在压差作用下关闭；实现先导阀断电后主

阀复位状态自保持。
② 原始状态记忆功能：当电源和气源都消失时，主阀在弹簧作用下处于关断的原

始状态。

技术参数
1) 工作气压：0.15~1MPa、1~4MPa无腐蚀性气体
2) 公称通径：Φ10mm、Φ15mm
3) 工作电压：DC24V、DC110V、DC220V、AC220V
