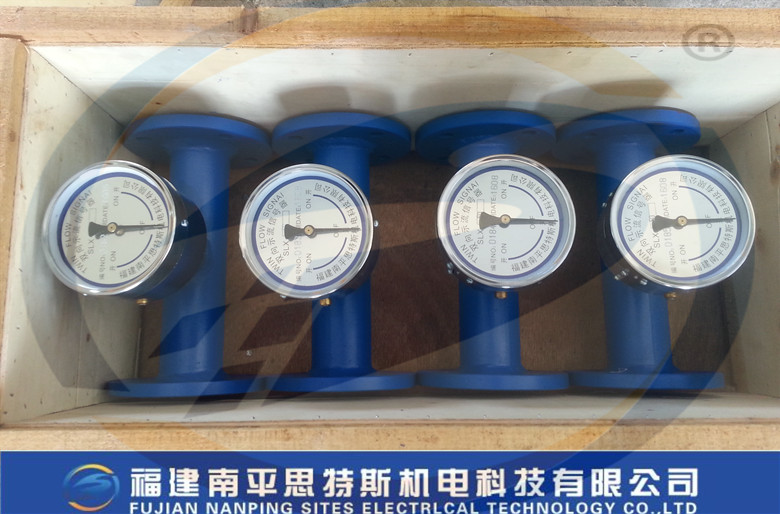

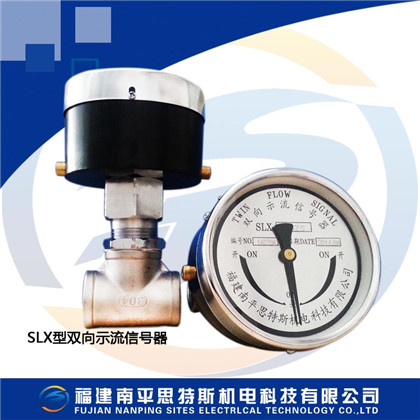

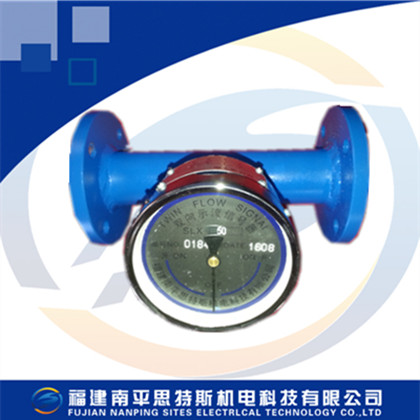

SLX型双向示流信号器

SLX双向示流信号器（思特斯SITES）

SLX-40双向示流信号器、SLX-50双向示流信号器、SLX-80双向示流信号器、SLX-100双向示流信号器、SLX-125双向示流信号器、SLX-150双向示流信号器、SLX-200双向示流信号器、SLX-15Z双向示流信号器、SLX-20Z双向示流信号器、SLX-25Z双向示流信号器、SLX-32Z双向示流信号器、SLX-40Z双向示流信号器、SLX-50ZS双向示流信号器、SLX-80ZS双向示流信号器、SLX-100ZS双向示流信号器、SLX-125ZS双向示流信号器、SLX-150ZS双向示流信号器、SLX-200ZS双向示流信号器、SLX-250ZS双向示流信号器

概  述

SLX双向示流信号器是用来监视管路中的水流流量，当流量达到设定值时，示流信号器发出电信号。反馈到保护系统或控制流量的系统中去，从而保护主设备能正常工作。在现场，还可通过观察指针的偏转程度来判断水流情况。本示流信号器设计成双向指针型，也适应有反向冲水系统。

特点及工作原理

本示流信号器主要由喷嘴系统、杠杆、微动开关及指示部分组成。水流经过喷嘴系统产生压差使杠杆摆动，当水流量超设定值时，杠杆克服弹簧力使微动开关动作发出正常信号，此时指针指向开的位置；当水流流量低于设定值，液流力小于弹簧力，弹力使微动开关动作发出低流量信号，此时指针指向关的位置。采用端面指针式设计，观察直观、造形美观。

主要技术参数


1) 介质压力小于1Mpa，管路介质经过过滤的无腐蚀性工业用水。
2) 环境温度0.5~40℃、相对湿度小于95%。
3) 信号开关功率100W；额定电压DC220V、3A；AC20V、5A。
4) 安装于室内，周围无爆炸腐蚀金属和破坏绝缘的气体或尘埃。
5) 用户可在一定范围内调整流量动作值；
6) 进出口管路长应有5~10倍管径直管段水平安装；
