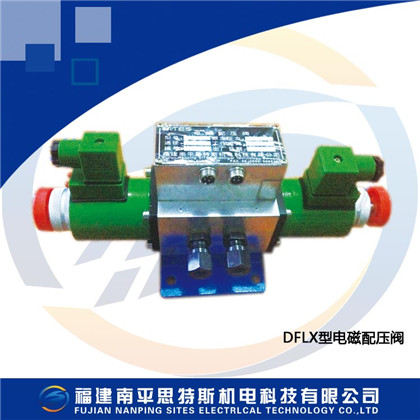

DFLX型电磁配压阀

DFLX电磁配压阀（思特斯SITES）

DFLX-8电磁配压阀、DFLX-10电磁配压阀、DFLX-15电磁配压阀、DFLX-20电磁配压阀、DFLX-25电磁配压阀

 概  述

DFLX电磁配压阀是利用两个电磁铁直接作用，来实现油路切换油流方向的二位四通阀。广泛应用于发电站及其它各种液压控制系统中。本阀带有辅助接点，可自动切断线圈电源或反映油路切换情况；具有结构简单、安全、可靠、耗电小等优点；滑芯设有自保持机构，无须泄漏口；采用湿式电磁铁；并带有手动机构，能够实地手动切换。

主要技术参数

1) 工作压力：2.5、6.3、31.5MPa。
2) 公称通径：8、10、15、20、25mm。
3）额定流量：25L/min
4) 工作介质：机油，内泄漏量≤10ml/min。
5）额定电压：DC24V、DC110V、DC220V、AC220V。
6）工作方式：瞬间通电、长时通电。
7）介质温度：0~60℃。
8) 磁铁消耗功率：25~35W。

动作原理

本阀由电磁铁、阀体、滑芯等组成。当左电磁铁动作时，压力油P通向B；A通向O腔回油；当右边电磁铁动作时压力油从P通向A；B腔通向O腔回油，实现油路切换。本阀按接线图1方式连接；其辅助接点留作信号引出备用。本阀按接线图2方式接线：动作完成后能自动将电磁铁电源切断，同时切换到另一工作情况的准备状态。因此连接时电磁铁线圈必须接入微动开关的常闭接点。打开接线盒侧盖，从端盖引出信号或接入控制电源（黄线为公共端）。
