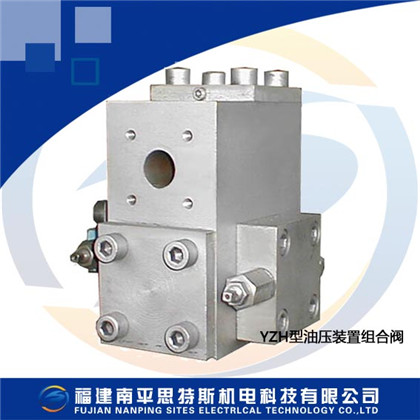

ZHF、YZH型油压装置组合阀

ZHF、YZH油压装置组合阀 （思特斯SITES）

ZHF、YZH-25油压装置组合阀 ，ZHF、YZH-32油压装置组合阀 ，ZHF、YZH-40油压装置组合阀 ，ZHF、YZH-50油压装置组合阀 ，ZHF、YZH-63油压装置组合阀

一、概述

       ZHF、YZH油压装置组合阀由两个插装阀及两个先导阀组成，包括单向阀、卸荷阀、安全阀和低压启动阀等功能。油泵启动时，由于P1的作用，单向阀（1）处于关闭状态，低压启动阀（2）处于开启状态，克油流经单向阀（4）回到油箱内；当P口压力上升后，低压启动阀（2）克服弹簧力而关闭；压力油克服单向阀（1）背压，向压力油灌供油。螺杆泵向压力油灌供油时，工作油压由安全阀（3）来调整；当P1压力大于安全阀（3）的整定压力时，安全阀卸荷。本阀功能全、结构合理、调试方便、性能稳定。

二、主要技术参数
1、工作介质：油
2、介质压力 ：1～6.3Mpa
3、公称通径：Φ25、Φ32、Φ40、Φ50、Φ63等
4、介质温度小于60℃。

三、选型说明

规格参数选型请在线联系客服或电话联系我们，可订制所有非标尺寸满足要求。
