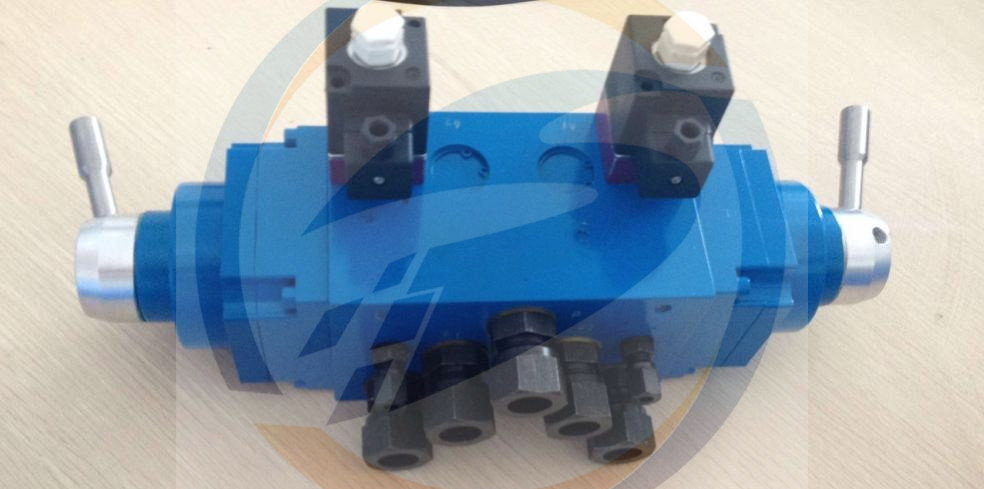

STS1010型气制动集成阀

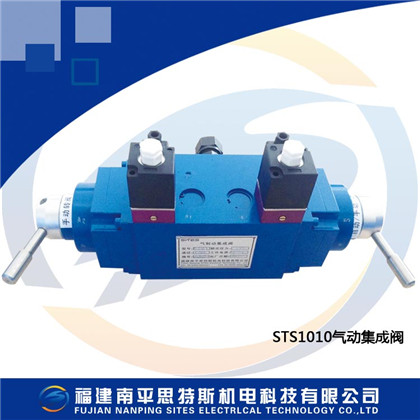

 STS1010制动集成阀

一、概述

       STS1010型气制动集成阀主要作用于水电站水轮发电机组转速下降到额定转速35-40%，接受转速信号继电器的电气信号使此阀中一主阀动作，将压缩空气通往制动闸，加速机组停机。当机组停机后，电气信号使另一主阀动作，将制动闸复归。在该阀上的电磁阀带有手动功能，实现手动操作。同时在该阀上设有手转阀，实现手动操作功能。将水电站水轮发电机组制动的手动、自动工作回路集成于一体，实现机组的制动。机电一体化设计体积小，功能齐全。具有双重手动功能，操作更简便；具备手动、自动独立工作，性能可靠稳定。

二、特  点

1、该阀密封性能好、集成化程度高、体积小、重量轻。

2、两个手动阀、两个电磁换向阀，可靠性高， 且电磁换向阀本身带手动。

3、手动工作回路与自动工作回路互不影响、互不干扰。整套装置所有零部件均采用铝合金材料，适于在潮湿环境下工作。

三、技术参数

工作气压：0.3—1Mpa

工作电压：DC24V、48V、110V、220V或AC220V

公称通径15mm、10mm

进出气连接均为标准管接头（GB3733.1）

适用无腐蚀性气体。

介质温度小于60°

 四、工作原理

一、自动制动工作条件

1、自动工作时，先导阀的手动旋转钮必须处于自动位置“-”水平位置。

2、两个手转阀的手柄都要在自动位置上。

3、气源气压0.3Mpa——1Mpa。

4、具备工作电源。

二、手动操作

操作方式一（手转阀必须处于自动位置）

1、当旋转电磁阀1上的手动转阀，压力气体P经过电磁阀1从工作腔A1供出，实现手动工作。

2、当旋转电磁阀2上的手动转阀，压力气体P经过电磁阀1从工作腔A2供出，实现手动工作。

操作方式二

1、当电磁阀断电情况下，将手动换向阀1的手柄扳到S手动位置，切换阀2的手柄扳到位置2，压缩空气P经过手转阀从工作腔A1供出，A2与排气口O2口相通，实现手动工作。同时切断电磁阀进气气源。

2、当电磁阀断电情况下，将手动换向阀1的手柄扳到S手动位置，切换阀2的手柄扳到位置4，压缩空气P经过手转阀从工作腔A2供出，A1与排气口O1口相通，实现手动工作。同时切断电磁阀进气气源。

自动操作

1、自动控制时，先导阀的手动旋转钮必须处于“—”的水平位置。

2、手转阀1和手转阀2的手柄必须在自动位置上。

3、当电磁阀1通电，电磁阀2不通电；压力气体从P腔进入手转阀1到工作腔A1，A2通向O2腔；实现自动工作。

4当电磁阀2通电，电磁阀1不通电；压力气体从P腔进入手转阀1到工作腔A2，A1通向O1腔；实现自动工作。

五、选型说明

规格参数选型请在线联系客服或电话联系我们，可订制所有非标尺寸满足要求。
